最近はWhoop用のサイズのオールインワンFCを、ツースピック機などにも使用することが多くなりました。FC と ESC が一体になっていますので、重量を抑えることができ、軽さが特徴のツースピック機に最適だからです。
今回は、Banggoodさんよりサンプル品として、GEPRC から発売されたばかりのツースピック機用 FCスタックをご提供いただきましたので詳しく見ていきます。

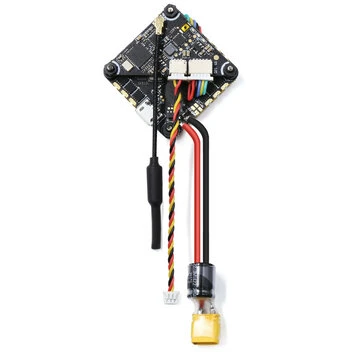

オールインワンFC と VTX の積み上げセットになっていますので、まずはFCから見てみましょう。

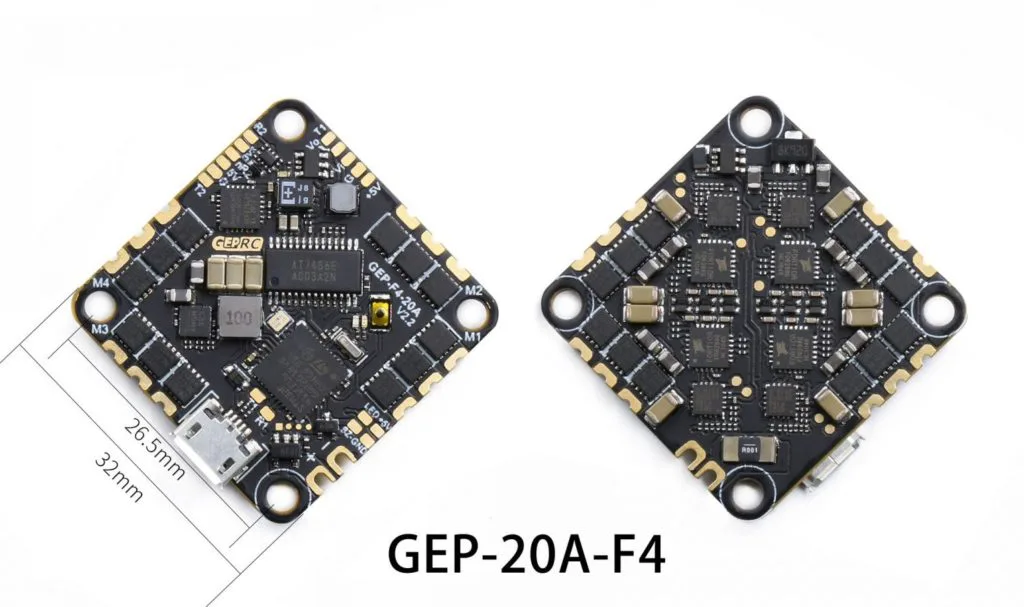

GEPRC STABLE 20A Toothpick FC
どんなFCか？
どんな製品かを一言でいうと、20AのESCを搭載したWhoop用FC というと分かりやすいと思います。
ただし、Whoop用とは違うところは、
- USBコネクターがFCに垂直に付いていない。普通のFCのように横に向いています。
- モーターケーブルは直接ハンダ付けが必要です。コネクターはありません。
といったところが違っています。
スペック
ではスペックを見ていきましょう。
| 名前 | GEP-20A-F4 |
| MCU | STM32F411 |
| IMU | MPU6000（SPI接続）6軸（ジャイロ、加速度計） |
| ファームウエアターゲット | MATEKF411 |
| OSD | BetaFlight OSD用 AT7456Eチップ搭載 |
| 外部UART | 2ポート |
| 電流計 | あり |
| ブザーパッド | あり |
| LEDストリップパッド | あり |
| BEC | あり 5V 1A |
| LCフィルター | 組み込み済み |
| ESC の MCU | BB21F16G |
| 連続許容電流 | 20A |
| 瞬間最大電流 | 30A |
| 使用バッテリー | 2S ～ 4Sバッテリー |
| モータープロトコル | Dshot600、Oneshot、Multishot |
| 電流計スケール | 210 |
| ESCファームウエアターゲット | G-H-30 |
| サイズ | 32mm x 32mm |
| 取り付けサイズ | 26.5mm x 26.5mm シリコンダンパーM2 |
| 重量 | 7.3g |
| 付属品 | 電源ケーブル、XT30コネクター、220μFキャパシタ（組み込み済み）、シリコンダンパー、ボルト、ナット |
ESCが20Aまでなのを除けばスペック上は普通のWhoop用GCに見えます。
外観チェック

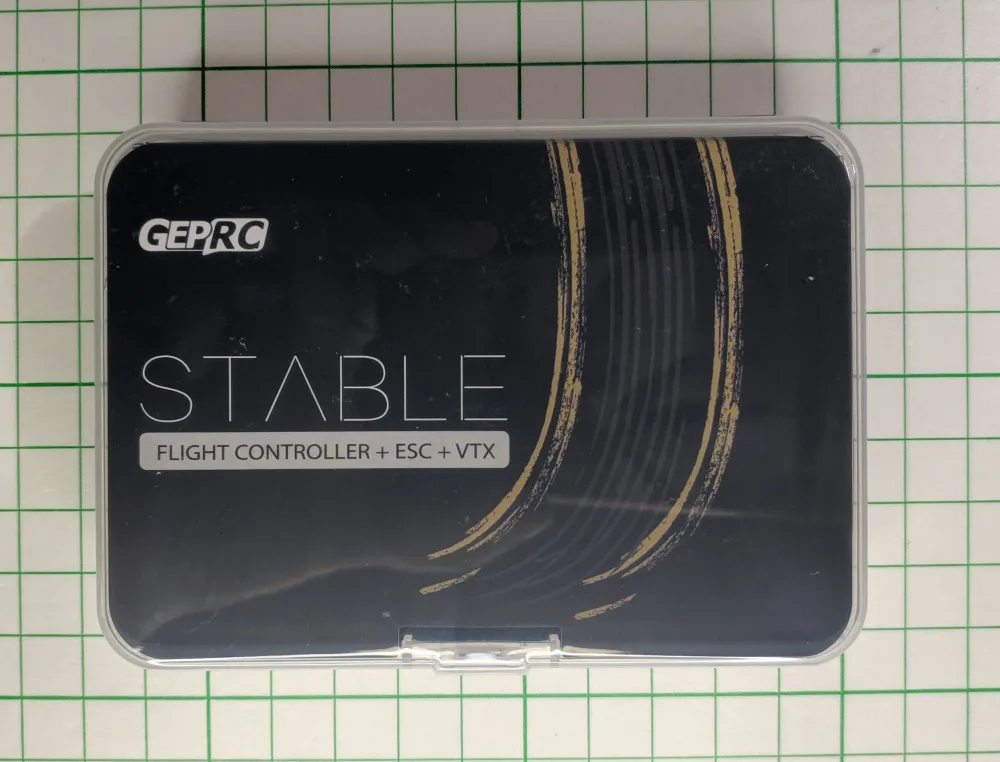

こんなケースに入っています。

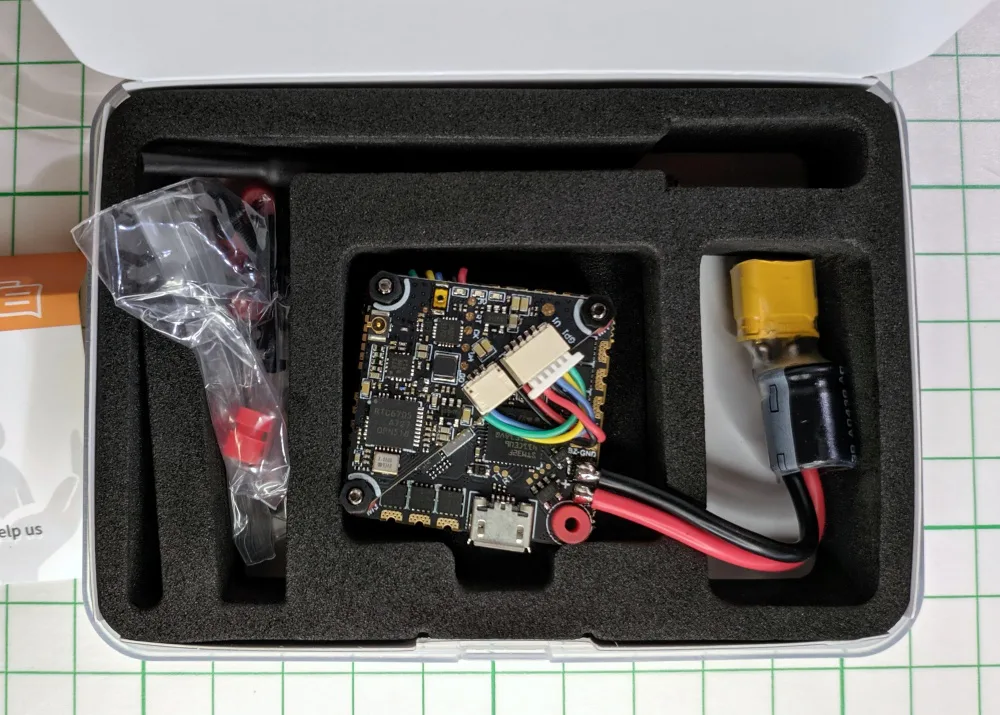

中はこんな感じ。

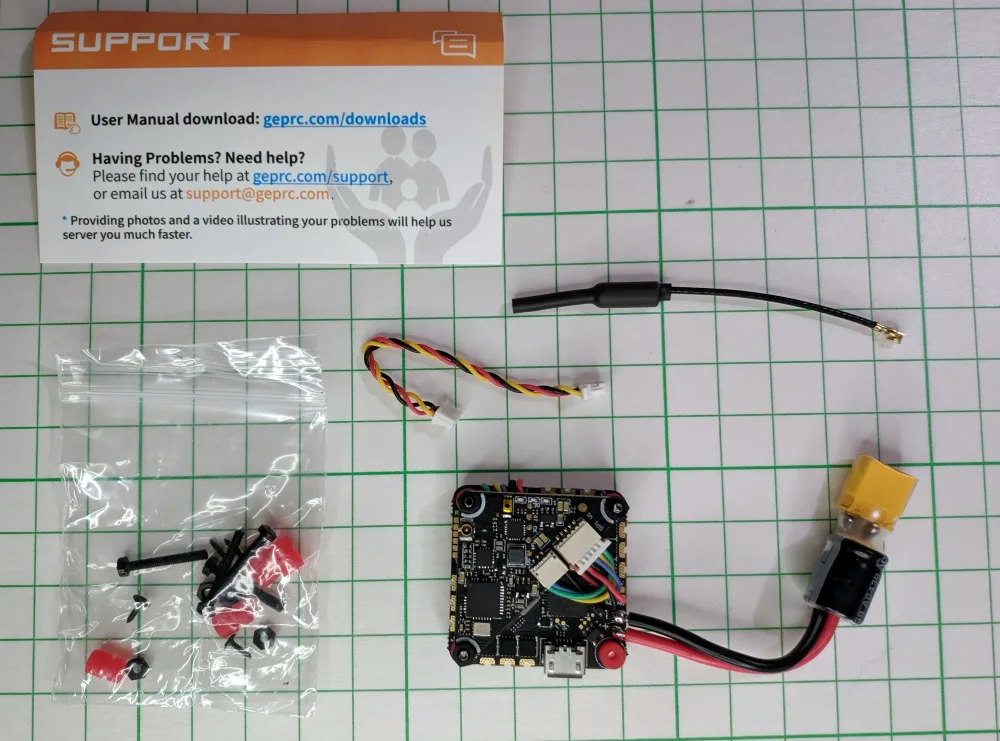

出してみます。中央のケーブルはVTXとカメラを接続するためのものです。

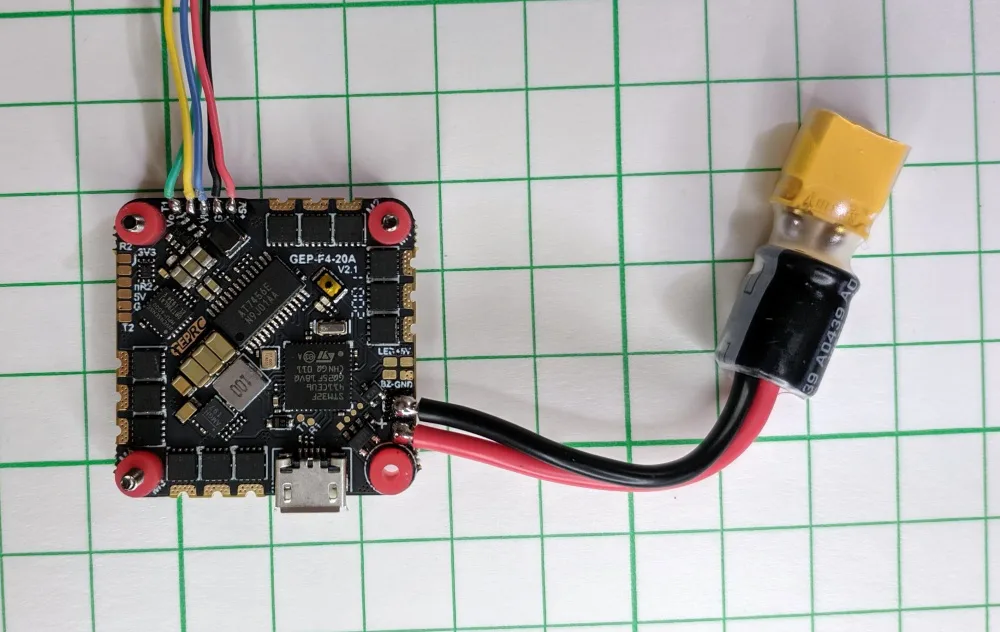

ご覧のようにUSBコネクターが横向きについています。すでにFCにピグテールがハンダ付けされています。VTX へのケーブルもハンダ付けされていました。楽できますねｗ

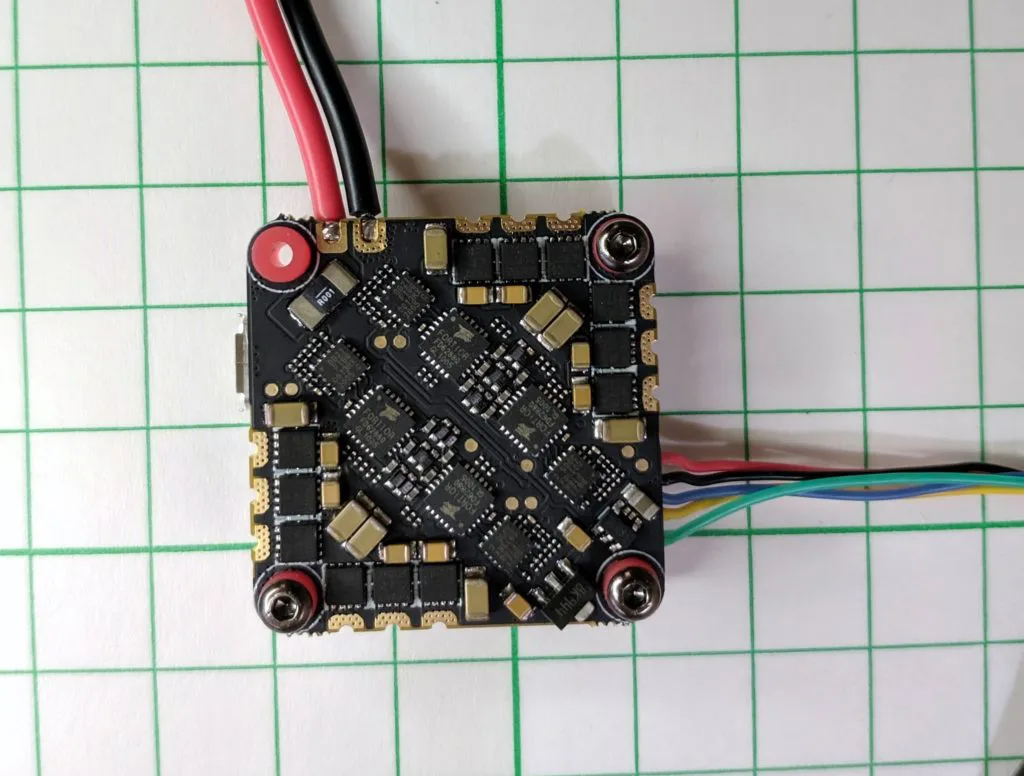

FC の裏面はこんな感じ。モーターケーブルはコネクターではなく直接ハンダ付けする必要があります。

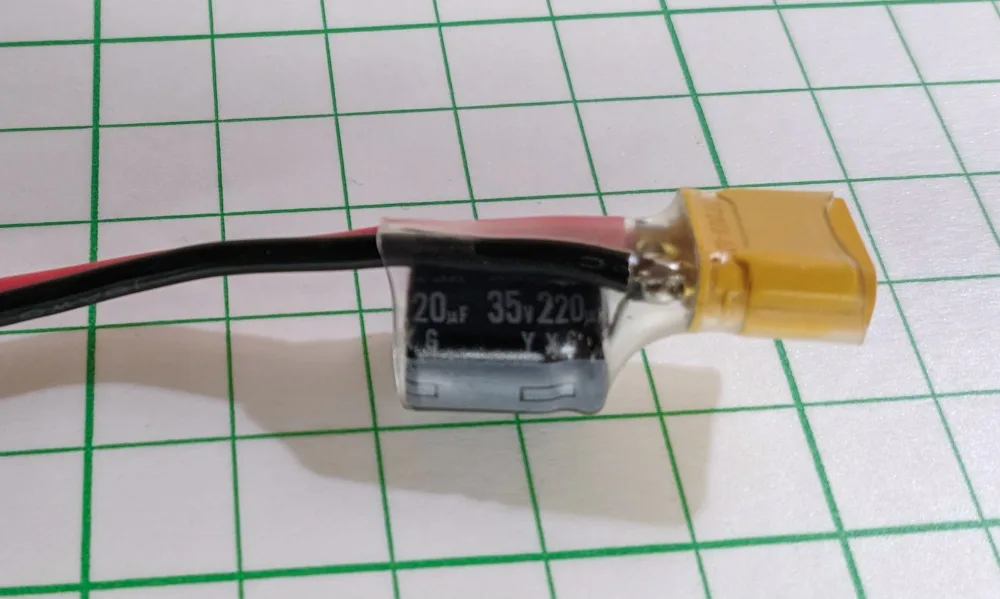

ピグテールのコネクターは XT30 です。35V 220μF のキャパシタがハンダ付けしてあります。
ケーブル等を含めて13.6g
各パッドは下の写真が分かりやすいです。
GEP-VTX200-Whoop
VTX はWhoop用のものです。
スペック
| 名前 | GEP-AIO-VTX-Whoop |
| 送信出力 | PIT/25/100/200mw |
| チャンネル数 | 48ch |
| 入力電圧 | 4.5V – 5.3V |
| 消費電流 | 300mA |
| 周波数 | 5.8GHz 5バンド 48ch |
| アンテナ | RG178アンテナ、U.FL |
| ビデオ形式 | PAL / NTSC |
| コントロールプロトコル | IRC Tramp |
| 重量 | 2g （ボードのみ） |
| 付属品 | アンテナ、カメラケーブル、FCケーブル |
周波数設定用の押しボタンが、FCのBOOTボタンみたいに小さいです。

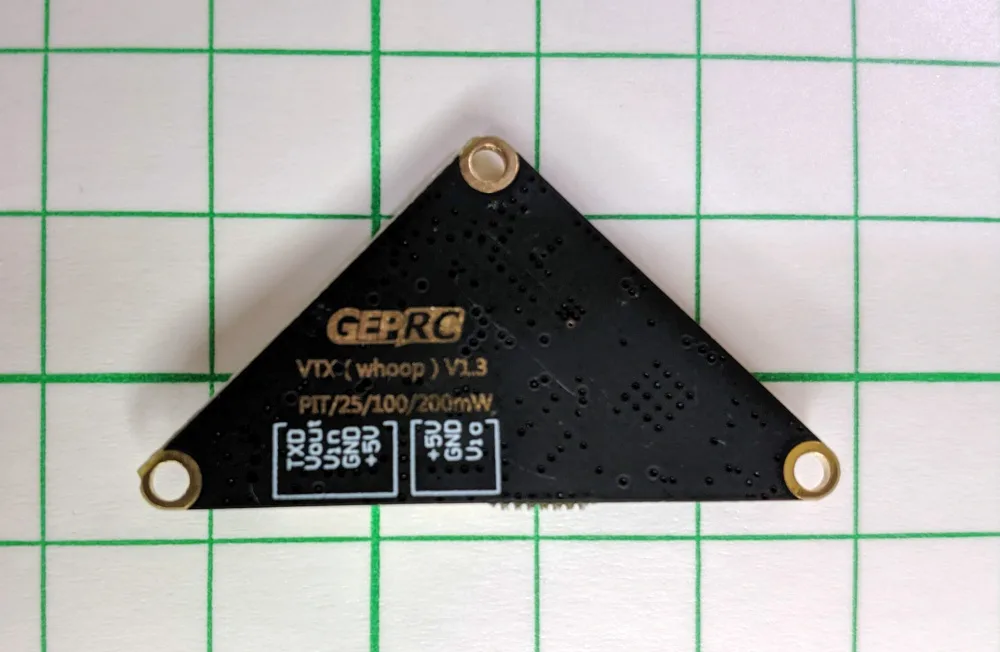

裏面です。V1.3 となってます。

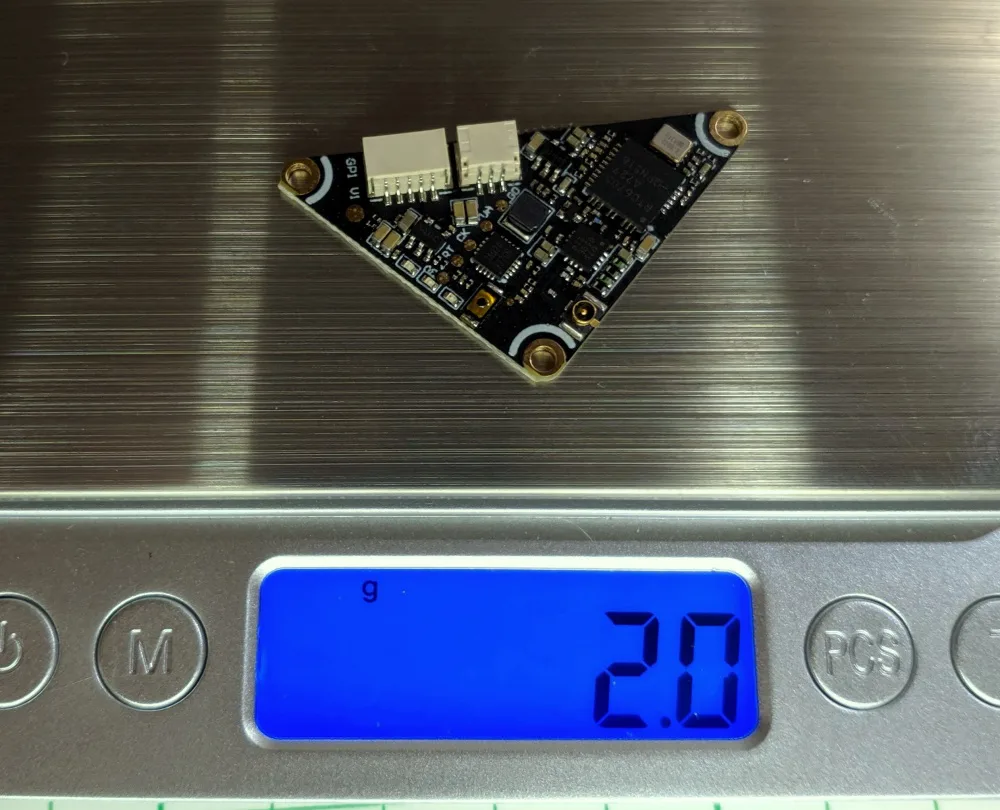

重さは2g

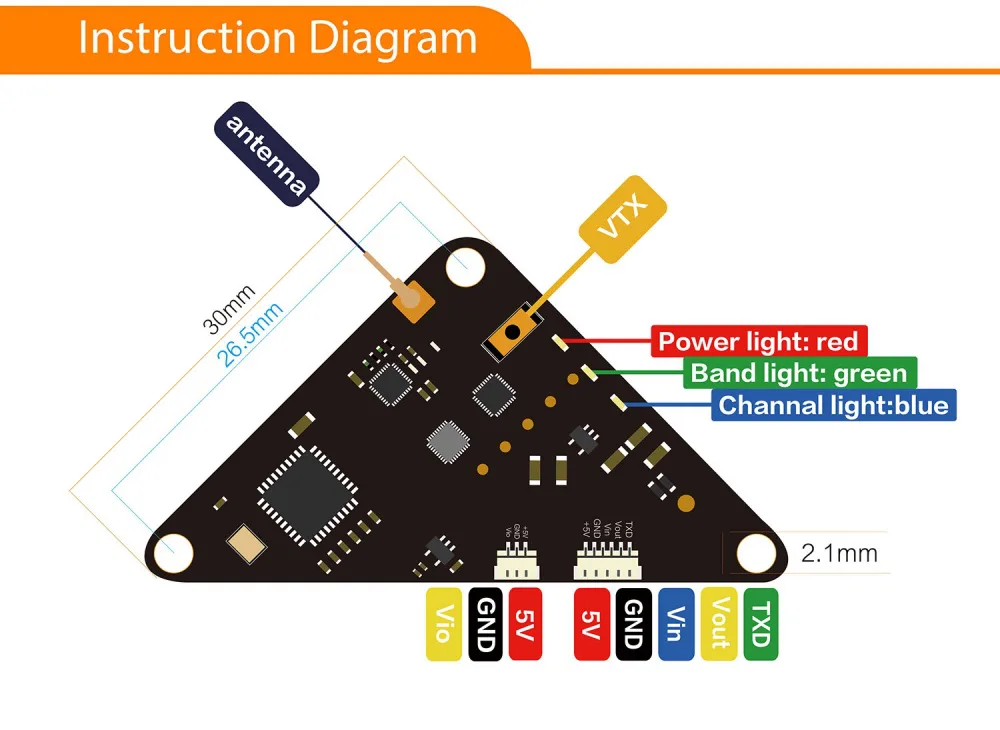

ボード上のインターフェイスです。[VTX]とあるのが押しボタンですね。

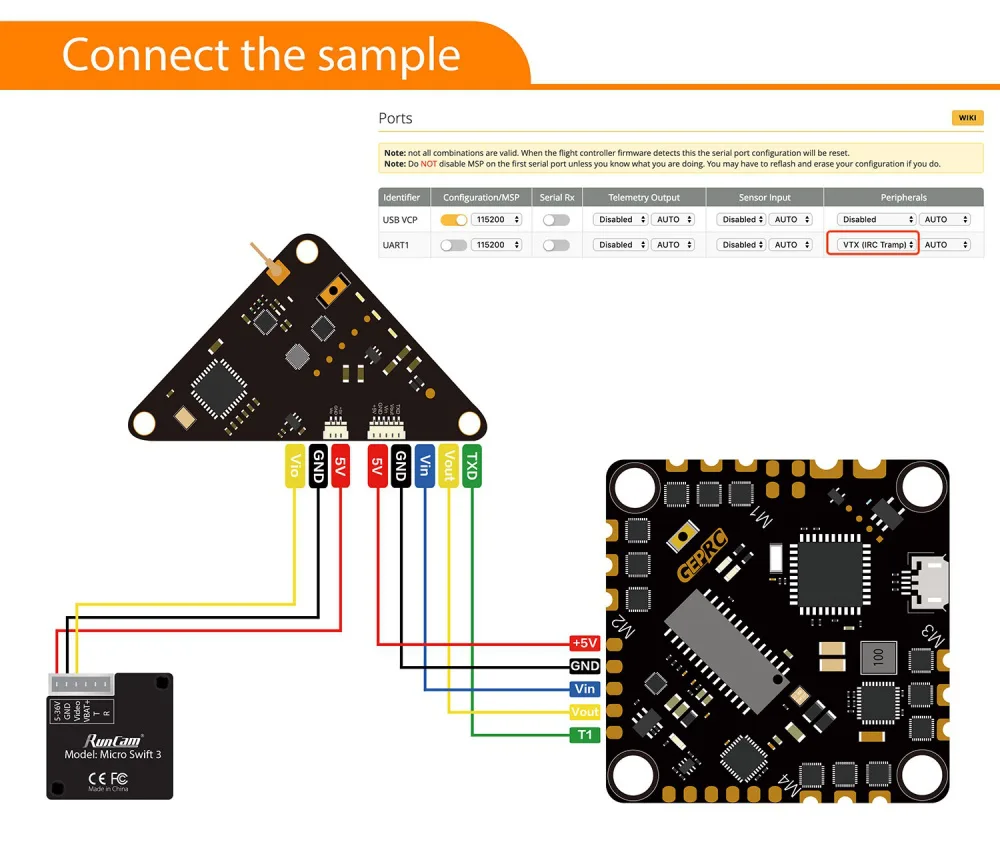

接続図です。
上の接続図を見てください。
このFC と VTX ちょっと変わっています。何が変わっているかというと、Vin と Vout です。FC から見ると、Vin はカメラからの画像が入力されるところです。そしてBetaflight がOSDを合成して、VTXへ Voutから出力します。FCにとって映像の流れは普通ですよね。
では VTX から見ると、カメラからの映像は一番左の Vio からVTXへ入力してきます。その信号をVTX はそのまま FC へ出力します。その出力するところが Vin と表記されています。おかしくないですか？出力するところが in って。で、FC からOSDが合成された映像が VTX に入力されるところが Vout ってこれもおかしいｗ
接続図が間違っているんじゃないかと思いました。本当は、Vin と Vout を接続するのが正しいのではないかと。まずその接続図の通りに接続して確かめてみました。
すると、正常に映像とOSDが表示されます。
接続図は正しかったわけです。とすると、VTX単体で購入した場合は、FCからの映像入力はVTXの Vout に接続しなければならないって事です。間違えやすいですよね。これは注意しましょう。
